Powerful communication module for PROFIBUS networks

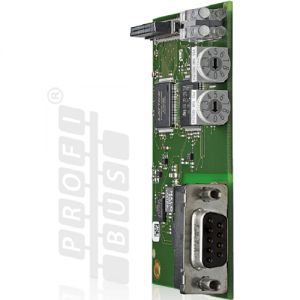

KUNBUS-IC haberleşme arayüzleri (DPV1, DPV0, PROFIBUS Adaptör, GSD, PROFIBUS Slave) KUNBUS-IC versiyonunda geliştirildi. PROFIBUS DPV0 / DPV1 versiyonu, bus bağlantısı için fiş konnektörleri, kontrol veya uygulama için bir SMC fişi (32 pin), optoelektronik kuplör, bellek, mikrodenetleyici ve bus sürücüleri gibi tüm önemli bileşenleri içerir.
PROFIBUS DPV0 / DPV1 COM modülü arasındaki kontrol veya uygulama ile bağlantı sadece bir kabloyla veya fişe takılarak yapılır. Tüm COM modüllerinin tek tip pin-out’ından dolayı, diğer varyantlarla kolayca değiştirilebilir (örneğin DeviceNet, CANopen, vb.). Böylece opsiyonel kartlar olarak görev yaparlar.
ÖZELLİKLERİ
Boyutlar (LxWxH): 85 x 65 x 12 mm
Güç kaynağı: 3,3 V
Düşük güç tüketimi
CDI arayüzü (yapılandırma, hata ayıklama, durum)
Operasyon sırasında parametre değişimi
Devre kartı üzerindeki entegre LED’ler
Fieldbus fişi DSUB 9 olarak
Modüller PNO sertifikalı ve% 100 test edilmiştir
Uygulamaya bir pin-out
Bir terminal ve Modbus RTU üzerinden serbestçe konfigüre edilebilir
Bus ve uygulama için galvanik ayırma (1.5 kV)
Geçmeli konnektör ERNI SMC uygulamasına (32 pimli)
GEREKLİ PAYLAŞIM UYGULAMA ARAYÜZÜ:
SSC kaydırma yazıcısı arayüzü (SPI)
Otomatik vites kayıt tanıma
Otomatik Baud hızı tanıma
SDI Modbus arayüzü uygulamaya
RS485, RS232, UART
Protocolscripter
Çift portlu RAM arayüzü
ÇEVRE KOŞULLARI
Çalışma sıcaklığı: 0 ° C ila + 60 ° C
Depolama sıcaklığı: -30 ° C ila + 85 ° C
Nem:% 0 ila% 95, yoğuşmasız
Yoğuşmalı: izin verilmez
Mekanik şok yükü: 15g
Kalıcı mekanik stres: 5G
